申請?zhí)? 201721042272.3

申請日: 2017.08.18

申請人: 河北小蜜蜂工具集團有限公司

發明人: 翟濤; 陳志勛

       摘要：

       本實用新型公開了一種金剛石軟磨片脫模機，涉及金剛石軟磨片脫模裝置領域。包括支架、升降裝置、立柱和脫模器，所述支架為一個鋼型材制成長方體框架結構，所述脫模器為一個倒置的桶狀結構，其內徑大于花模的外徑且小于外模的外徑，所述支架固定在地面，所述升降裝置豎直設置在支架上面，并且升降裝置的活塞桿端朝下設置，所述脫模器設置在活塞桿的下端，所述立柱位于脫模器的正下方并且立柱的下端安裝在支架的中部，所述模具以及位于模具中的金剛石軟磨片倒置在立柱頂端，并且金剛石軟磨片與立柱頂端接觸。本實用新型使用方便快捷，大大提高了工作效率，降低了工人的勞動強度。

       主權利要求:

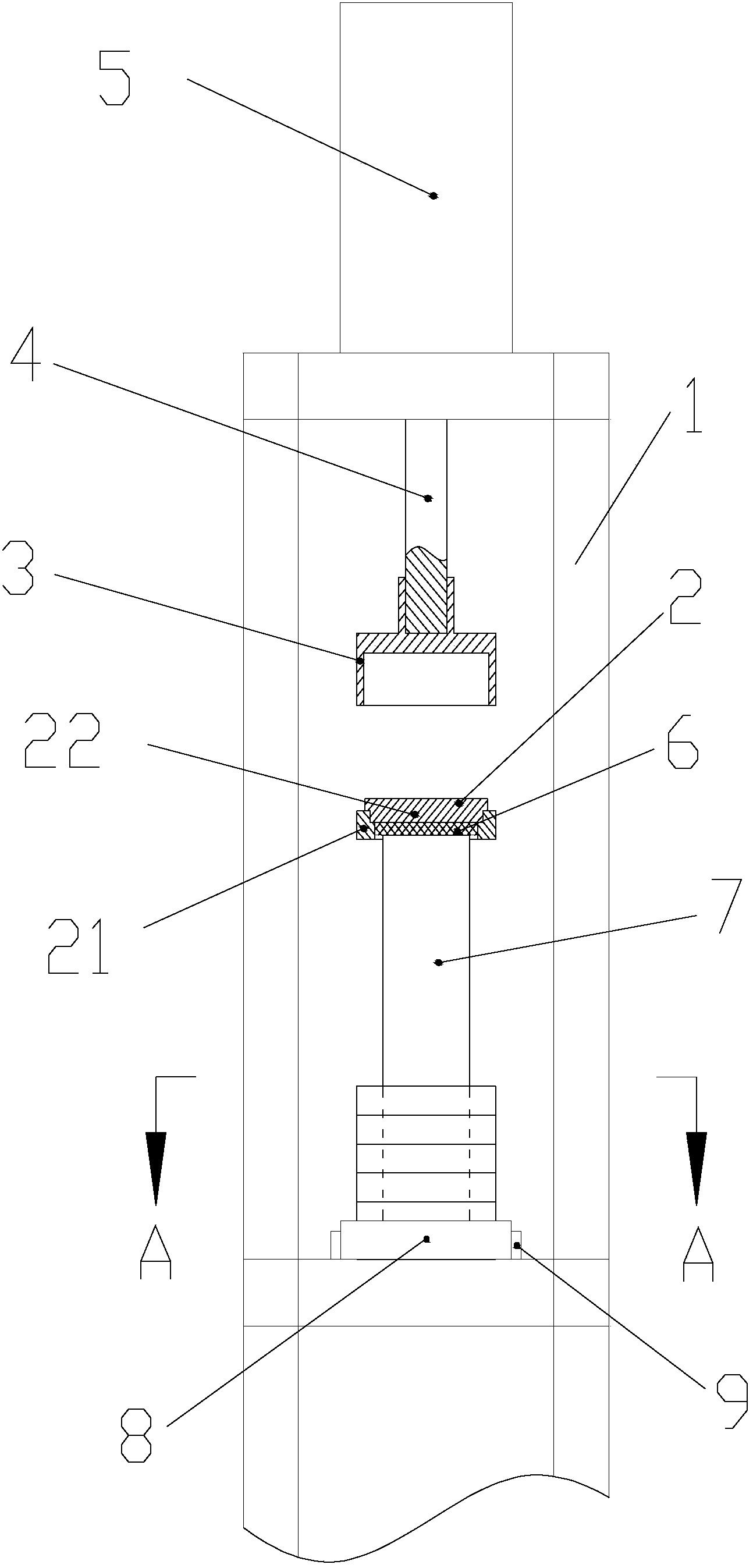

       一種金剛石軟磨片脫模機，用于將金剛石軟磨片(6)和模具(2)分離，所述模具包括花模(22)和外模(21)，所述花模(22)為一個截面為“凸”字形的回轉體，所述外模(21)為一個管狀結構，所述外模(21)套設在花模(22)的上部組成桶狀結構，所述金剛石軟磨片(6)位于花模(22)頂部，其特征在于：包括支架(1)、升降裝置(5)、立柱(7)和脫模器(3)，所述支架(1)為一個鋼型材制成長方體框架結構，所述脫模器(3)為一個倒置的桶狀結構，其內徑大于花模(22)最大的外徑且小于外模(21)的外徑，所述支架(1)固定在地面，所述升降裝置(5)豎直設置在支架(1)上面，并且升降裝置(5)的活塞桿(4)端朝下設置，所述脫模器(3)設置在活塞桿(4)的下端，所述立柱(7)位于脫模器(3)的正下方并且立柱(7)的下端安裝在支架(1)的中部，所述模具(2)以及位于模具(2)中的金剛石軟磨片(6)倒置在立柱(7)頂端，并且金剛石軟磨片(6)與立柱(7)頂端接觸。
