申請號: 201721189456.2

申請日: 2017.09.15

申請人: 賀州學院

發明人: 谷芳; 耿東民; 谷萬里

       摘要：

       一種篆刻磨刀裝置，包括支撐座，支撐座的上部安裝豎向桿，豎向桿位于支撐座的左側，豎向桿的上部鉸接連接橫向桿的中部，橫向桿的右端安裝電機，電機的輸出軸上安裝金剛石磨盤，支撐座的上部鉸接安裝伸縮桿，伸縮桿位于豎向桿的左側，伸縮桿的上端與橫向桿的下部鉸接連接。本實用新型能夠將篆刻刀柄放置在固定座上的二分之一圓形凹槽、二分之一方形凹槽和二分之一多邊型凹槽內，阻尼桿向下帶動壓塊向下將篆刻刀柄固定住，電機通電，帶動金剛石磨盤旋轉，移動滑塊將夾緊裝置靠近金剛石磨盤使刀柄與金剛石磨盤接觸，插桿穿過支撐座和滑塊將其固定進行打磨，由于篆刻刀的角度不同能夠轉動橫向桿從而改變金剛石磨盤的角度進行打磨。

       主權利要求:

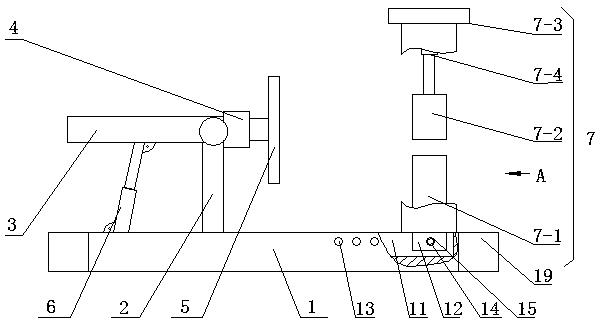

       一種篆刻磨刀裝置，其特征在于：包括支撐座（1），支撐座（1）的上部安裝豎向桿（2），豎向桿（2）位于支撐座（1）的左側，豎向桿（2）的上部鉸接連接橫向桿（3）的中部，橫向桿（3）的右端安裝電機（4），電機（4）的輸出軸上安裝金剛石磨盤（5），支撐座（1）的上部鉸接安裝伸縮桿（6），伸縮桿（6）位于豎向桿（2）的左側，伸縮桿（6）的上端與橫向桿（3）的下部鉸接連接，支撐座（1）的上部安裝夾緊裝置（7），夾緊裝置（7）位于豎向桿（2）的右側，夾緊裝置（7）由固定座（7-1）、壓塊（7-2）、支撐架（7-3）、阻尼桿（7-4）組成，支撐架（7-3）位于固定座（7-1）的上部，阻尼桿（7-4）與支撐架（7-3）的下部固定連接，阻尼桿（7-4）的活塞桿朝下，阻尼桿（7-4）的活塞桿端部與壓塊（7-2）的上部固定連接，固定座（7-1）的上部和壓塊（7-2）的下部開設二分之一圓形凹槽（8）、二分之一方形凹槽（9）和二分之一多邊型凹槽（10），二分之一圓形凹槽（8）、二分之一方形凹槽（9）和二分之一多邊型凹槽（10）依次排列，位于固定座（7-1）上部的二分之一圓形凹槽（8）、二分之一方形凹槽（9）和二分之一多邊型凹槽（10）與位于壓塊（7-2）下部二分之一圓形凹槽（8）、二分之一方形凹槽（9）和二分之一多邊型凹槽（10）相互配合，支撐座（1）的上部開設橫向的滑軌（11），滑軌（11）的上部安裝滑塊（12），滑塊（12）的上部與夾緊裝置（7）的底部固定連接，滑塊（12）能夠沿滑軌（11）移動，支撐座（1）的前后兩側均開設數個均勻分布的第一通孔（13），滑塊（12）的前后兩側開設第二通孔（14），第一通孔（13）與第二通孔（14）相通，第一通孔（13）和第二通孔（14）的內部配合安裝插桿（15）。
